适用范围

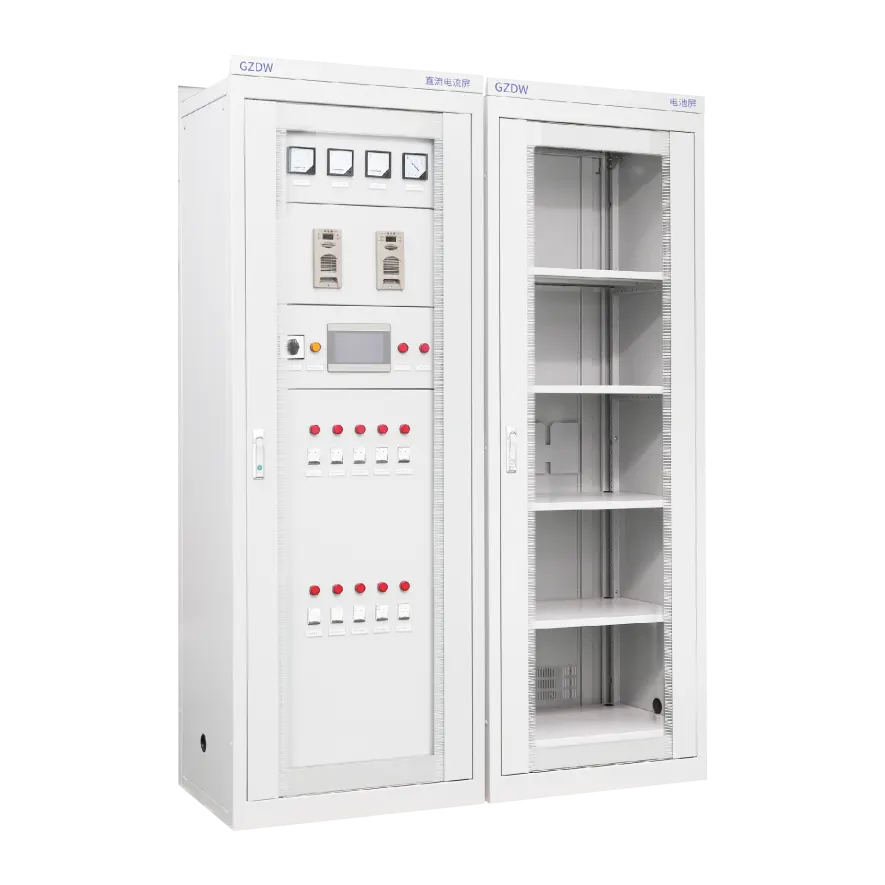

        GZDW直流电源柜应用于大中小型发电厂和变电站，作为正常运行和事故状态下的高压开关分合闸、继电保护、自动控制、事故照明、灯光和音响信号等所需的直流电源，也可应用于冶金、铁道、矿山、石化、邮电、通讯、医疗卫生，银行、宾馆、高层建筑和计算机网络等行业所需的直流电源；微机控制直流电源柜可用于无人职守、远程集中监控的发电厂、变电站和其他行业的直流电源。

        本产品符合JB/T5777 4-2000《电力系统直流电源设备通用技术条件及安全要求》标准。

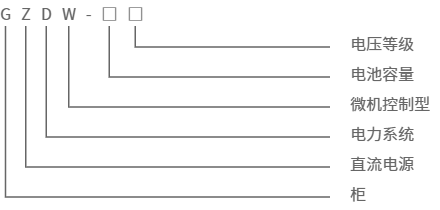

型号及其含义

使用条件

◆海拔高度：不超过2000m；

◆环境温度：-5℃~+40℃；

◆相对湿度：不大于90%。（20±5℃时）；

◆注：特殊条件可与本公司协商解决。

主要技术参数

◆输入电源电压：三相交流380V±10%，50Hz±5%

◆输出直流电压额定值：24V，48V，110V，220V

◆输出直流电流额定值：5A，8A，10A，15A，20A，30A，40A，50A，80A，100A，150A，200A，250A

◆蓄电池额定容量：10Ah，20Ah，38Ah，40Ah，50Ah，60Ah，65Ah，80Ah，100Ah，150Ah，200Ah，250Ah， 300Ah，400Ah

◆电压调节范围（见表1）

◆输出直流电流调节范围：额定值的0~100%

◆稳定精度：<±1%

◆稳流精度：<±1%

◆纹波系数：<1%

◆整体降噪：<55dB

◆主变压器温升：70℃

◆工作方式：连续工作

◆效率：>90%

◆防护等级：IP20~IP30

表1
