概述
XGN66-12箱型固定式交流金属封闭式开关设备(以下简称开关柜)适用于3.6~12kV三相交流50Hz系统中作为接受与分配电能的装置，适合于频繁操作的场所和配装油开关的开关柜改造之用。其母线系统为单母线系统和单母线分段系统。

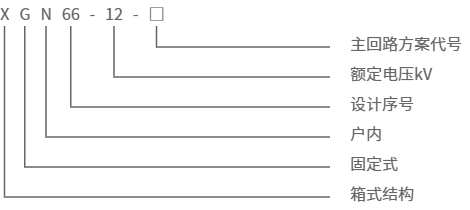

型号及含义
使用条件
◆环境温度：最高+40℃，最低-15℃；
◆海拔高度：不超过1000m；
◆相对湿度：日平均值不大于95％，月平均值不大于90％；
◆地震强度不超过8级；
◆无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。
主要技术参数
| 项目 | 单位 | 技术参数 |
| 额定电压 | KV | 3.6,7.2,12 |
| 额定电流 | A | 630,1250 |
| 额定短路开断电流 | KA | 20,25,31.5 |
| 额定短路关合电流 | KA | 50,63,80 |
| 额定短时耐受电流(4s有效值) | KA | 20,25,31.5 |
| 额定峰值耐受电流(峰值) | KA | 50,63,80 |
| 1min工频耐受电压 | KV | 42 |
| 雷电冲击耐受电压 | KV | 75 |
| 辅助回路1min工频耐受电压 | KV | 2 |
| 防护等级 | IP3X | |
| 外形尺寸(电缆出线、宽X深X高) | mm | 950×950×2300(常规) |
