产品概述

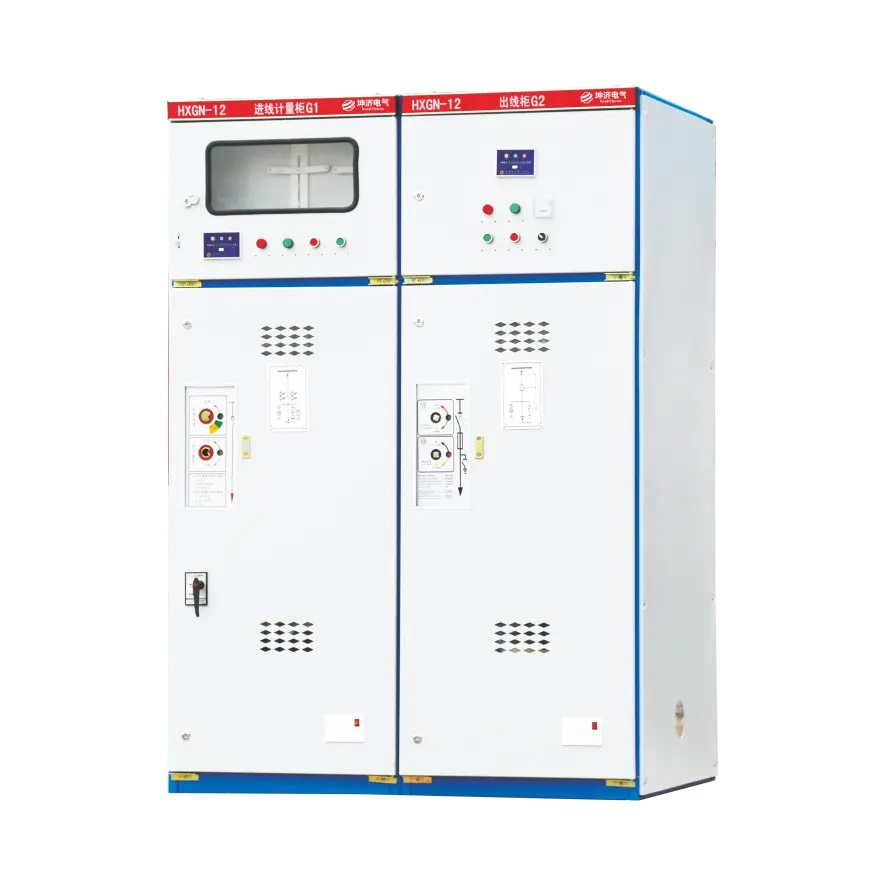

HXGN□-12型箱型固定式金属封闭开关设备(简称环网柜)，额定电压12kV、额定频率50Hz的交流高压成套设备装置，主要用于三相交流环网，终端配电网和工业用电设备，起接受、分配电能和保护等作用，它也适于装入箱式变电站。
符合GB3906《3.6~40.5交流金属封闭开关设备和控制设备》，符合国际标准IEC298《交流金属封闭开关设备和控制设备》的要求。并具有“五防”联锁功能。

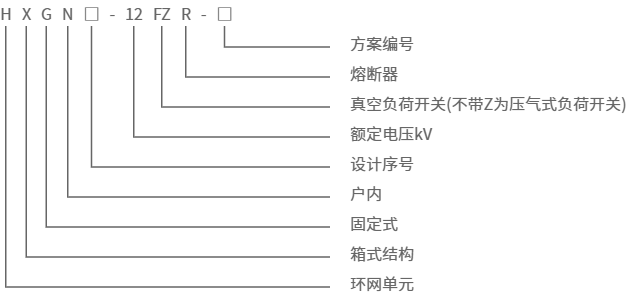

型号及含义
使用条件
◆周围环境温度上限+40℃，下限-25℃；
◆海拔高度不大于1000m；
◆相对温度日平均值不大于95%，月平均值不大于90%；
◆无火灾、爆炸危险及剧烈振动的场所；
◆周围空气无腐蚀性或可燃性气体，水蒸汽和导电性尘埃等明显污染；
主要技术参数
| 序号 | 名称 | 单位 | FN12-12 | FZN25-12 | |
| 1 | 额定电压 | kV | 12 | ||
| 2 | 1min工频耐受电压 | kV | 对地及相间42;隔离断口48 | ||
| 3 | 雷电冲击电压(峰值) | kV | 对地及相间75;隔离断口85 | ||
| 4 | 额定频率 | Hz | 50 | ||
| 5~11 | 负荷开关 | 额定电流 | A | 630 | |
| 额定电流下电寿命 | 次 | 不小于100 | |||
| 开断空载变压器容量 | KVA | 1250 | |||
| 额定热稳定电流 | kA/S | 20/4;接地开关20/2 | |||
| 额定动稳定电流(峰值) | kA | 50 | |||
| 额定短路关合电流(峰值) | kA | 50 | |||
| 熔断器额定电流 | A | 125 | |||
| 12~14 | 组合电器 | 额定转移电流 | A | 870 | |
| 额定短路开断电流 | kA | 20 | |||
| 配用熔断器型号 | S□LAJ-12 | ||||
| 15 | 机械寿命 | 次 | 2000 10000 | ||
| 16 | 辅助回路1min工频耐压 | kV | 2 | ||
| 17 | 电动操动机构工作电压 | V | 交直流220;110 | ||
| 18 | 防护等级 | IP2X | |||
