概述

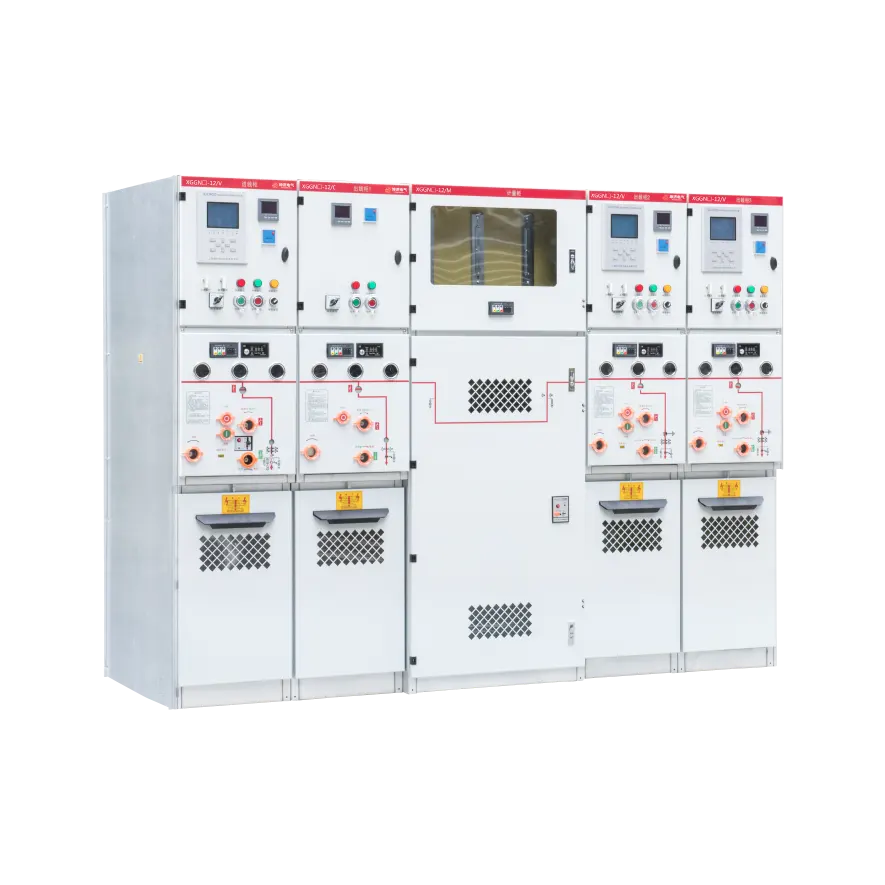

        GTXGN□- 12高压固体绝缘环网柜是本公司生产的复合绝缘环网柜。是一种全密封的供电单元，所有带电部件及开关全密封在一个环氧塑脂壳体内，壳体内无SF6气体。整个开关装置不受外部环境影响，确保运行可靠性和人身安全性。

        固体绝缘环网柜有三种开关组成，即V单元(断路器单元)，C单元(负荷开关单元)，F单元(组合电器单元)，每个单元可以单独使用也可以自由扩展，其结构分为智能控制仪表室、操作机构和一次部分，仪表室可配微机保护(控制器)，一次部分采用APG自动凝胶工艺，将隔离开关和灭弧室完全固封在环氧树脂中，并有专用接头和母线相连。

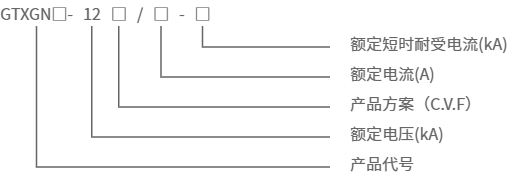

型号及含义

使用环境条件

◆适用于户内或户外；

◆周围空气温度：户内-10℃～+25℃，户外-60℃～+60℃；

◆空气相对湿度：日平均值不大于95%,月平均值不大于90%；

◆海拔高度不大于3000m；

◆周围空气应没有受到尘埃、水蒸气、盐雾、腐蚀性气体或可燃性气体的明显污染；户外型可以用于较恶劣的环境条件下；

◆安装地点无剧烈震动，地震度不超过8度；

  当上述使用环境条件不能满足使用要求时，由用户与制造厂协商。

主要技术参数
