概述

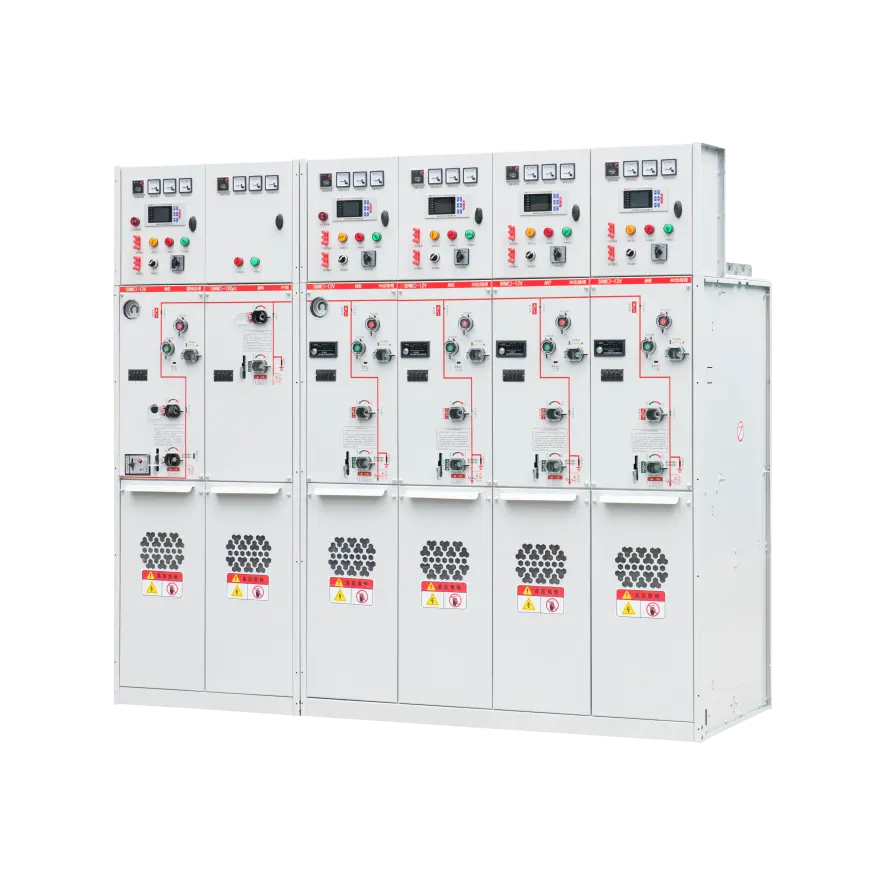

SRM6-12全封闭气体绝缘环网柜广泛用于12KV/6.3KV配电系统，为模块化单元模式，可根据不同用途进行组合；由固定式单元组合与可扩展型单元两大类，满足各种变电站对紧凑型开关柜灵活使用的需要。
主要技术参数
| 型号参数 | 单位 | C模块 | F模块 | V模块 | CB模块 | ||
| 复合开关 | 组合电器 | 真空开关 | 隔离/接地开关 | 真空断路器 | 隔离/接地开关 | ||
| 额定电压 | kV | 12 | 12 | 12 | 12 | 12 | 12 |
| 额定频率 | Hz | 50 | 50 | 50 | 50 | 50 | 50 |
| 工频耐受电压(相间/端口) | kV | 42/48 | 42/48 | 42/48 | 42/48 | 42/48 | 42/48 |
| 雷电冲击耐受电压 | kV | 75/85 | 75/85 | 75/85 | 75/85 | 75/85 | 75/85 |
| 额定电流 | A | 630 | 注1 | 630 | 1250/630 | ||
| 额定闭环开断电流 | A | 630 | |||||
| 额定电缆充电开断电流 | A | 135/135 | |||||
| 额定短路关合电流(峰值) | kA | 50 | 80 | ||||
| 额定峰值耐受电流 | kA | 50 | |||||
| 额定短时耐受电流 | kA/3s | 20 | |||||
| 额定短路开断电流 | kA | 31.5 | 20 | 25 | |||
| 额定转移电流 | A | 1750 | |||||
| 配用熔断器最大电流 | A | - | 125 | ||||
| 回路电阻 | μΩ | ≤300 | ≤600 | ||||
| 机械寿命 | 次 | 5000 | 3000 | 5000 | 2000 | 5000 | 5000 |
注: 1)取决于熔断器的电流额定值。
