概述

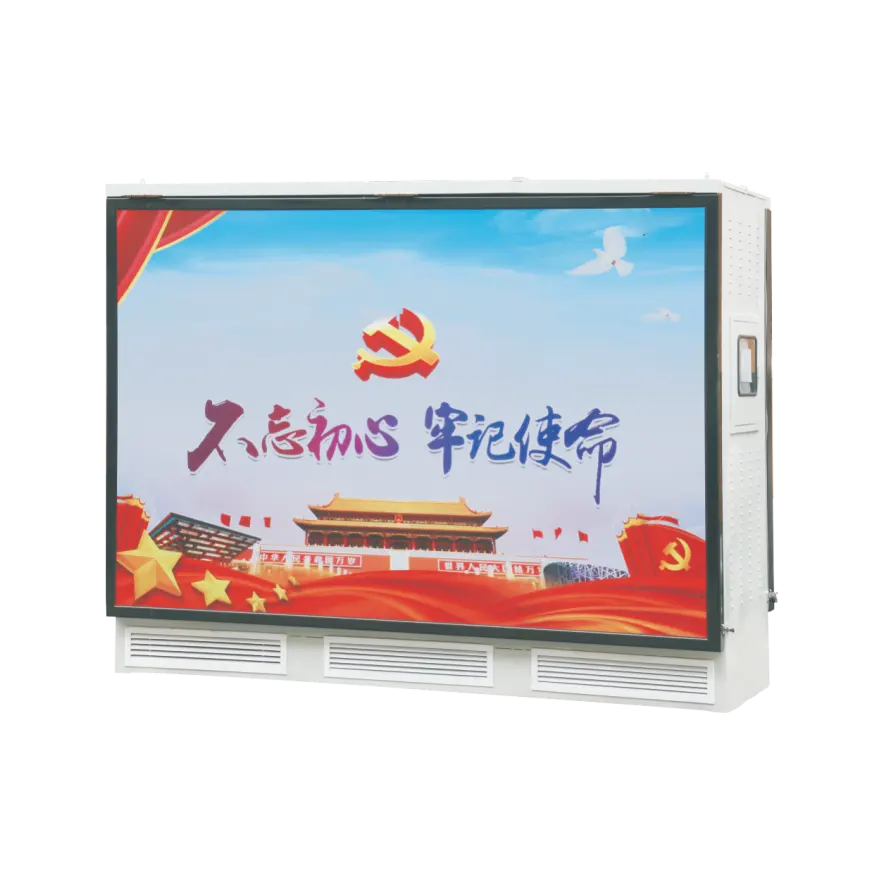

        地埋式箱变所选用的地下式变压器箱体外壳采用防腐不锈钢制作、全密封，高低压进出线采用防水全密封、全绝缘、全屏蔽的接线方式。保证了地埋式变压器的防腐和密封能力，整体防护等级达到IP68，可短时浸没在水中运行。

        高压保护配置灵活，既可选用SF6全绝缘环网柜对其进行保护，也可在地下式变压器前端采用油漫式负荷开关+插入式和后备熔断器方式进行全范围保护。在变压器发生故障时，可迅速切断故障点，不影响整体线路运行。

        地坑基础设计和制作时进行了防水及排水考虑，顶部通风孔具备有效的防雨、防水功能，侧部及底部用特种防水材料处理，电缆进出线孔洞均采用洛克塞克防水系统，确保渗水不能慢入。地坑内部安装有内外自动换热系统，底部安装有自动排水控制系统。

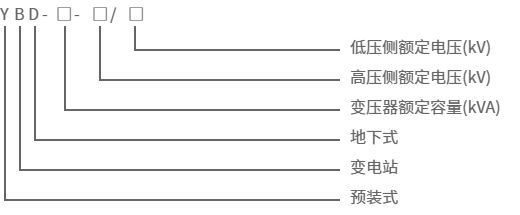

型号含义

使用环境

◆ 海拔高度：不超过1000m;

◆ 环境温度：最高气温：+50℃;

                     最低气温：-25℃;

◆ 相对湿度：日平均值不大于95%;

                     月平均值不大于90%;

◆ 安装斜度不超过3度，无经常性剧烈振动冲击场所;

◆ 周围空气无爆炸性、不受腐蚀或可燃性气体等明显污染。

主要技术参数

注：地下式变压器符合机械工业部JB/T 10544-2006地下式变压器标准。
