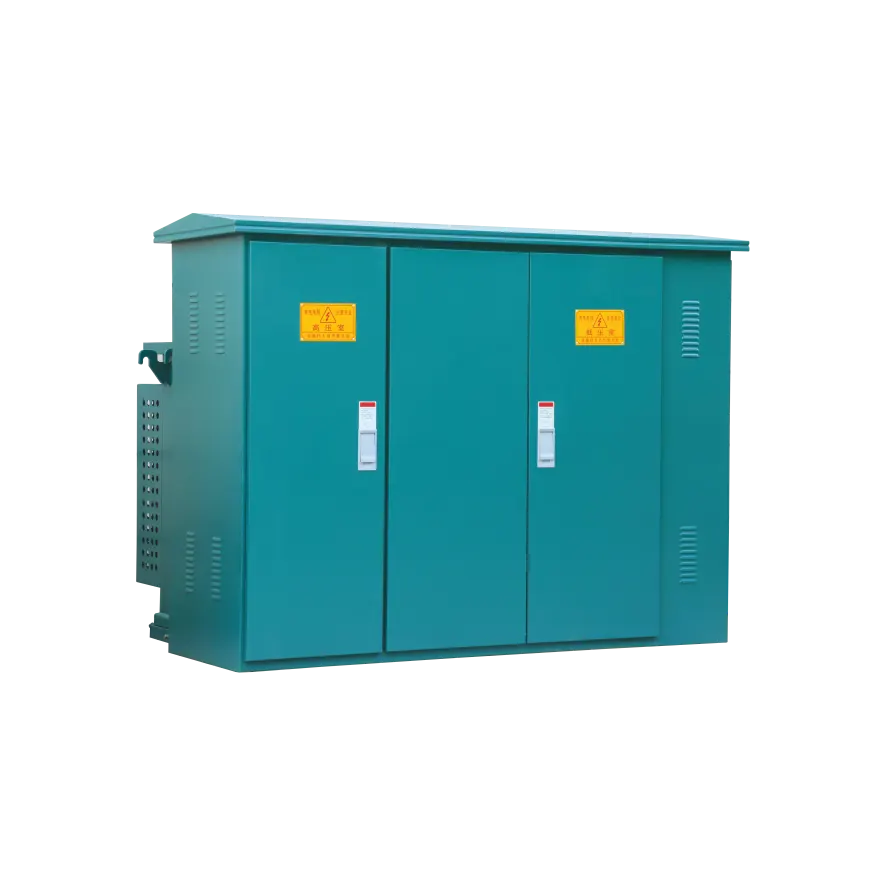

ZGS11-12 美式变电站-箱式变电站系列-浙江坤济电气有限公司

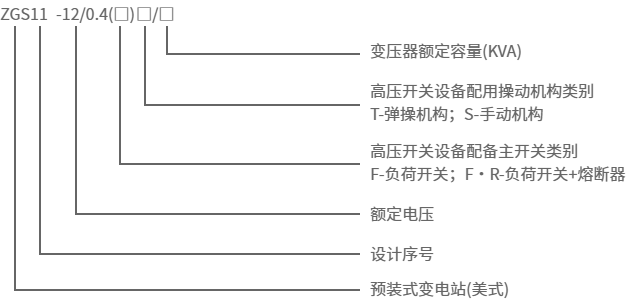

ZGS11-12美式箱式变电站作为城乡配电网络中的供电单元，是集高压控制变电以及配电设备于一体的变配电产品，广泛应用于城乡配电网络之中。

该产品将高压负荷开关、高压熔断器置于变压器油中，具有变压器器身共箱或分箱两种结构形式。油箱采用全密封结构，配有油温表、油位表、压力表、压力释放阀、放油阀等元件以监测变压器运行状况。该产品分为环网型、终端型及双电源型供电方式。

◆环境温度：最高气温+40℃，最低气温-30℃；

◆海拔：≤1000m；

◆风速：相当于34m/s（不大于700Pa）；

◆湿度：日相对湿度平均值≤95%；月相对湿度平均值≤95%；

◆防震：水平加速度不大于0.4m/s2，垂直加速度不大于0.15m/s2；

◆安装地点倾斜度：不大于3°；

◆安装环境：周围空气不受腐蚀性、可燃性气体等明显污染，安装地点无剧烈震动；

◆订购本产品超出上述条件的规定时，可与本公司协商。

10kV组合式变压器用S9、S10、S11系列油浸式变压器性能水平

序号	额定容量(KVA)	额定电压		调压范围(%)	联结组标号	空载电流(%)		损耗(W)				阻抗电压(%)	噪音(dB)	温升(K)
		额定电压				空载电流(%)		空载损耗			负载损耗
		高压(KV)	低压(KV)			S9	S10/S11	S9	S10	S11	S9/S10/S11
1	30	6 6.3 10	0.4 0.69	±5 ±2×2.5	Yyn0 Dyn11	2.2	2.0	130	110	100	600	4	55	顶层油温 55 线圈 65
2	50					2.0	1.8	170	150	130	870
3	63					1.9	1.5	200	180	150	1049
4	80					1.7	1.2	250	200	180	1250
5	100					1.6	1.1	290	230	200	1500
6	125					1.5	1.0	340	270	240	1800
7	160					1.4	1.0	400	310	280	2200
8	200					1.4	0.8	480	380	340	2600
9	250					1.2	0.8	560	460	400	3050
10	315					1.1	0.7	670	540	480	3650
11	400					1.0	0.7	800	650	570	4300
12	500					1.0	0.6	960	780	680	5150
13	630					0.9	0.6	1200	920	810	6200	4.5
14	800					0.8	0.6	1400	1120	980	7500
15	1000					0.7	0.5	1700	1320	1150	10300
16	1250					0.60	0.5	1950	1560	1360	12000
17	1600					0.6	0.5	2400	1880	1640	14500

注：a.根据用户要求变压器的高压分接范围可设计为±2×2.5%； b.根据用户要求变压器的低压可设计为0.69KV。
